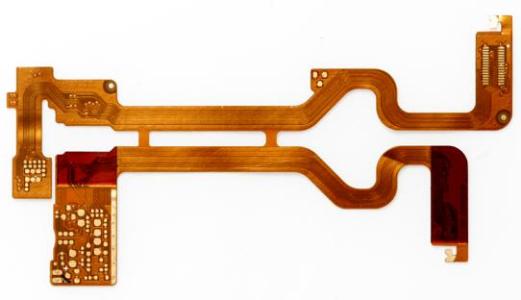

4层软硬结合板 Rigid-flex PCB
材料结构:双面胶+低损耗黄色覆盖膜+(线路铜+胶+高频介质聚酰亚胺基材+胶+线路铜)+低损耗黄色覆盖膜
耐 性:自由弯曲、折绕
公 差:±0.03mm
厚 度:0.15mm
补 强:正反面0.15mm钢片补强
制作工艺:焊料涂覆、插头电镀、覆盖层、覆膜型、阻焊型屏蔽挠
表面处理:沉金(化金)1~2微英寸
最小线宽/线距:0.06mm/0.09mm -
单面柔性线路板 Flexible PCB
产品类别:FPC单面板
基本参数:应用:测试治具
类型:单面FPC测试板
最小线宽/线距:0.14mm/0.11mm
公差:±0.03mm
成品厚度:0.13+/-0.03mm
表面处理:沉金 -
单面高导热铝基板 MCPCB
层数:1层
板厚:1.6+/-0.1mm
所用板材:5052高导热铝材
最小孔径:2.0mm
表面处理:沉金
绝缘层导热系数:2.0
外层铜厚:35um
金 厚:>=2u"
工艺特点:铝基、高导热 -
12层2阶HDI高精密埋盲孔板 HDI PCB
层数:12层
板厚:2.0±0.15mm
所用板材:FR4生益
最小孔径:0.1mm
表面处理:沉金
BGA大小:0.25mm
最小线宽/距:0.13mm/0.15mm
盲孔结构:1-2层,2-3层,3-4层,9-10层,10-11层,11-12层
工艺特点:HDI盲埋孔工艺、BGA密度高、孔到线间距小 -
罗杰斯高频板 Rogers PCB
层数:2层
板厚:0.8±0.1mm
所用板材:rogers4350
介电常数:0.8±0.05
介质损耗因数:0.0037
最小孔径:0.3mm
表面处理:沉金
最小线宽/距:0.2mm/0.25mm
工艺特点:特殊Rogers材料 -
汽车领域DPC陶瓷基板 (DPC Ceramic Board)
层数:2层
板厚:1.0+/-0.1mm
所用板材:96%氧化铝
最小孔径:2.0mm
表面处理:沉金
绝缘层导热系数:50W
外层铜厚:35um
金 厚:>=3u"
工艺特点:通孔、陶瓷基
